订制微波炉磁控管高压变压器输入输出特性测试

返回查看更多

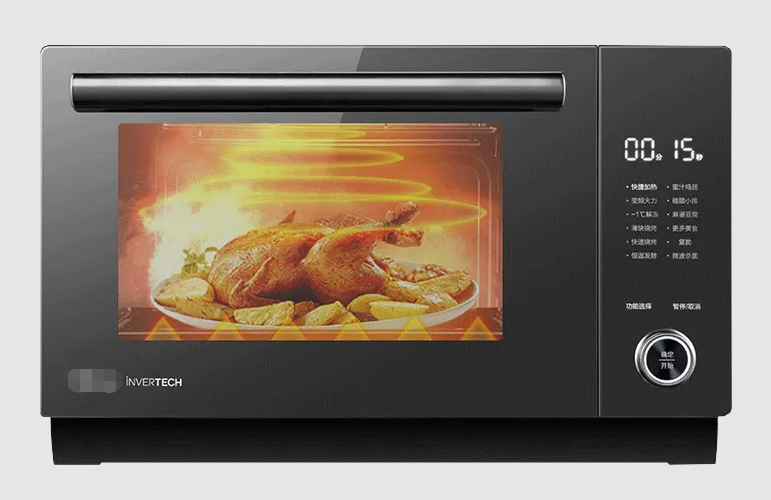

微波炉是大家都非常熟悉和常用的家用电器,包括我们的“天宫”空间站,在太空工作的航天员一日三餐也是用微波炉来加热的。磁控管是微波炉的重要组成部分,起着十分关键的作用。







磁控管是微波炉的关键器件,主要由管芯和磁铁两部分构成。管芯由阴极、灯丝、阳极、天线(波导管)等构成。其工作原理是:在接通电源后,高压变压器次级灯丝线圈两端产生的3.3V交流电给磁控管灯丝供电。与此同时,高压绕组产生的约2200V交流高压经高压电容限流,二极管整流后得到约2200V的直流高压加至磁控管阳极,形成加速电场(阳极接地,实际上是阴极为负2000V,见图2),使阴极(分直热式和间热式两种,图2中为直热式)发射的电子向阳极加速运动。

因此,测试磁控管高压变压器输入输出电参数特性需要同时测试前端市电输入端和高压绕组的2200V交流输出端电压,青智仪器提供如下解决方案。




测试示意图


这是我们今天要测试的主角,微波炉磁控管高压变压器。




仪表前面板显示项目:




仪表后表尾示意图:




仪表测量参数:

输入测量范围:3-600V 0.02-40A  DC 0.5-2KHz,0.2级

高压测量范围:100V~3000V AC45-65Hz,0.5级      分辨率1V

测量速度:1-10次/秒可设置

仪表工作电源:AC 85V~265V  50/60Hz。

输入方式:电压电流均为浮置输入。

输入阻抗:输入电压输入阻抗约2MΩ、电流输入阻抗约4mΩ。3000V输出电压输入阻抗约10MΩ。

A/D转换:采样速率为8000次/s。,24位,电压、电流同时采样。

校零方式:每次换量程时或每次改变测量模式时校准零点。

显示方式:7窗口 LED显示。

整机功耗:<10VA。

仪表重量:约 5 kg。

仪表外形最大尺寸:宽×高×深 (223.5×151.5×384)。

仪表开孔尺寸:宽×高(209x128)。


客户现场




四、功能要求:

1、输入 电压 电流 功率 输出电压带上下限预置报警设置,提供合格不合格声光报警(数据闪烁、通讯回送报警状态,继电器输出功能可选)。

2、提供通讯功能,标配RS485/232,USB。

注意事项:

1.高压接线请注意压线方向和压线接触片跟仪表外壳之间的距离。

2.高压接线请务必压紧接线螺母,以防因接触不良造成触点打火。


相关型号:

8930D为订制型号,详情请致电0532-81920028或13964229321咨询。
