在照明设备功率分析和谐波测试中的应用

返回查看更多

青智功率计在照明设备功率分析和谐波测试中的应用

方案简介:

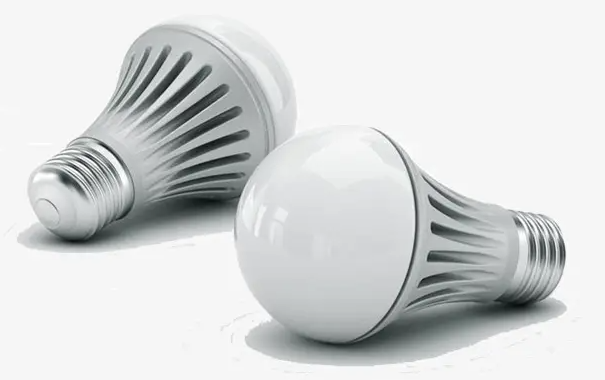

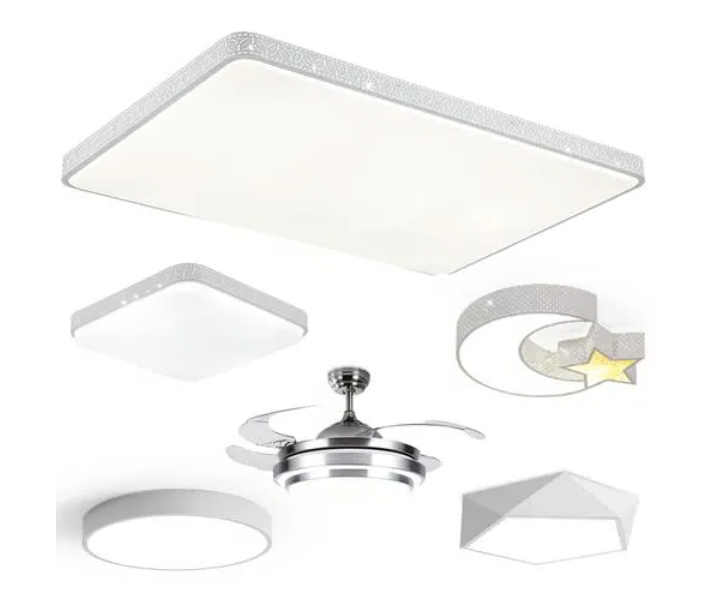

LED照明设备作为绿色环保的清洁光源,它具有节能省电、环保、寿命长久、高效率、多变幻、价格低等优点,深受用户青睐,逐渐替代传统照明光源,已经被广泛应用于家庭建筑照明、装饰照明、汽车照明等行业。


1655435198123440.png 1655435227109774.png 1655435253710626.png


在LED照明灯具中,主要由驱动电源、LED光源灯主要部分组成。针对于家用照明LED设备,在驱动电源部分,需要实现将交流市电电源,转换为不同伏值的直流电。随着LED各项性能参数的不断提升,LED照明市场逐步兴起,应用领域更加广泛,国内外市场与客户对LED驱动电源也有了更高的要求,特别是电源的效率、功率因数、寿命、恒流精度、电磁兼容等性能。

本实验方案,针对LED照明设备的测试需求,主要实现对灯具功率、谐波等方面的实时检测,并依据IEC61000-3-2标准要求,对照明设备的谐波电流进行检测和判定。

适用功率计:

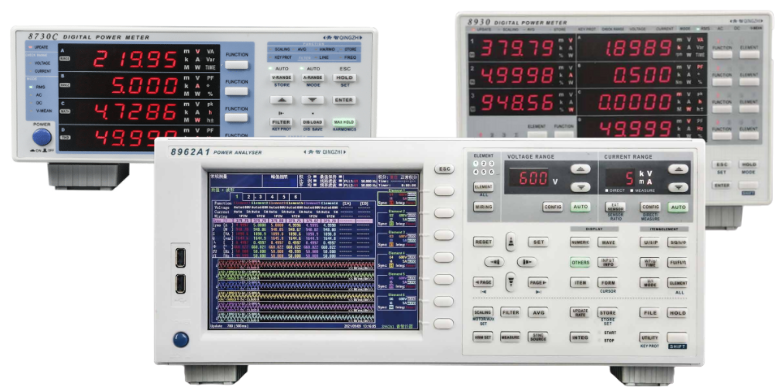

单、三相功率计8730C/8930;多通道功率分析仪8962A1。

配置优点:

通过我公司多年的技术积累,突破了市面上唯参数论应用的局限,通过优质的硬件配置和软件算法优化,为客户提供真正质优价廉的功率计器具。

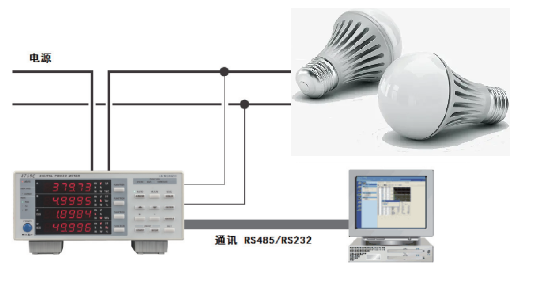

测试原理图:

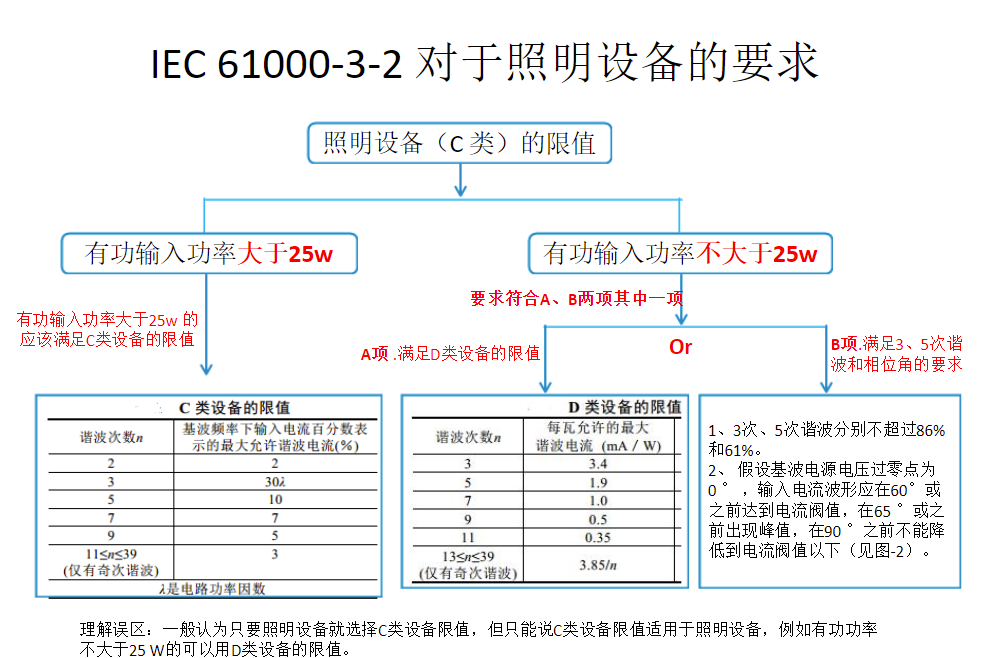

标准要求:

LED照明设备的驱动电流中,会应用整流电路,在此过程中,会使得电源的电流波形产生畸变。谐波注入电网后回事无功功率加大,功率因数降低,甚至有可能引起并联或串联谐振,会损坏其他设备。因此,对谐波电流的准确检测并判断,对用电安全尤为重要。随着市场对LED产品的性能、品质要求越来越高,国内外生产厂家迎来新的一轮产品升级。本实验方案,依照IEC61000-3-2标准,实现了对照明设备产品的谐波性能检测。


青智功率计产品优势:

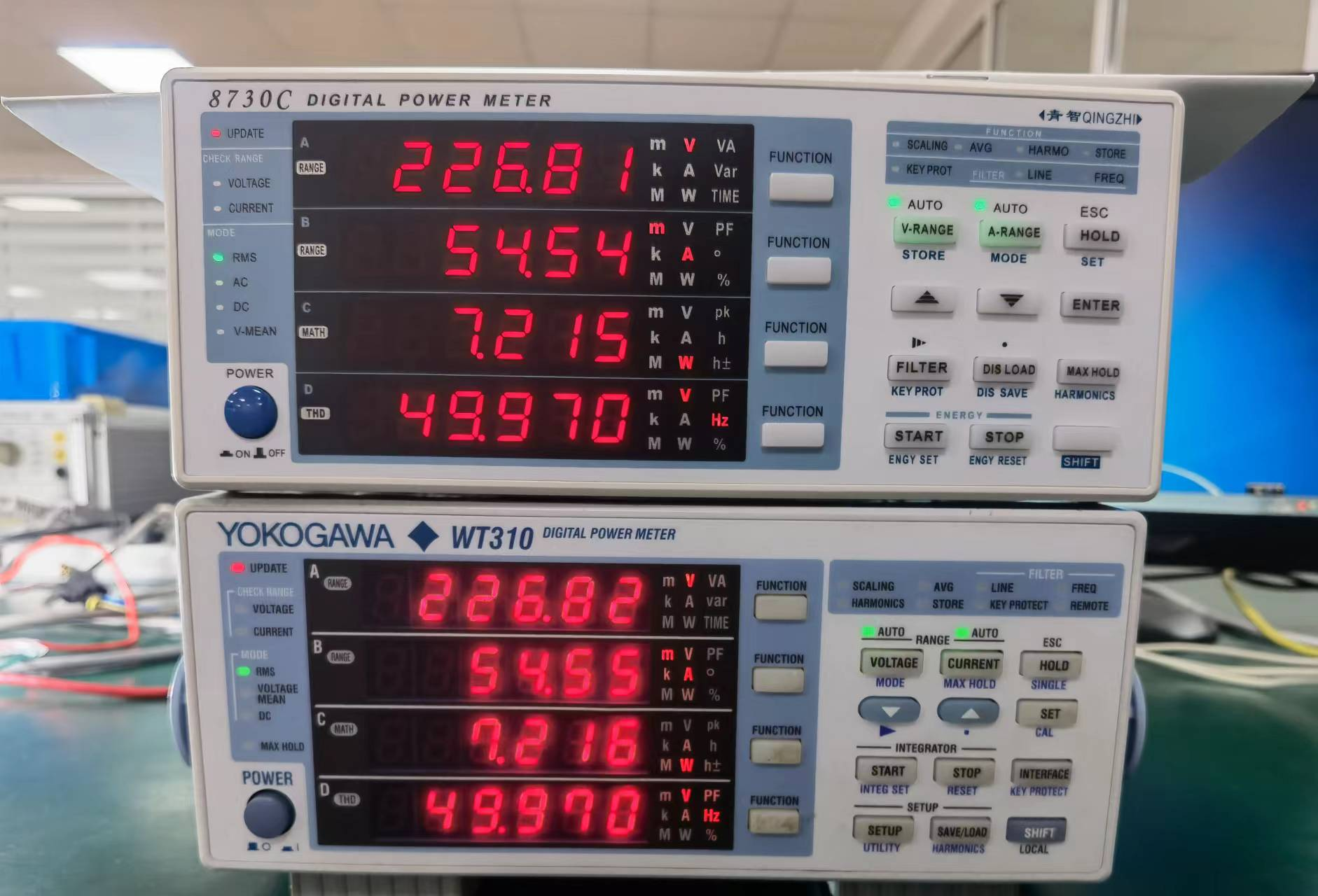

1)高精度的功耗分析:

我公司产品通过采用先进高速处理器,配合高速数据采样芯片,可实现电压、电流同时采样。同时,具备多档位自动切换,具备高精度 、宽范围、高速率的数据检测,可以测量有效值电压、电流、有功功率、视在功率、电能累计、频率、功率因数、谐波等数据。配合欧盟ECPP五星、能源之星、美国加州CEC等国际能效标准等对电源灯产品的要求,可实现对低功率的准确测量,最高功率分辨率达0.01mW。




2)优秀高效的软硬件整合:

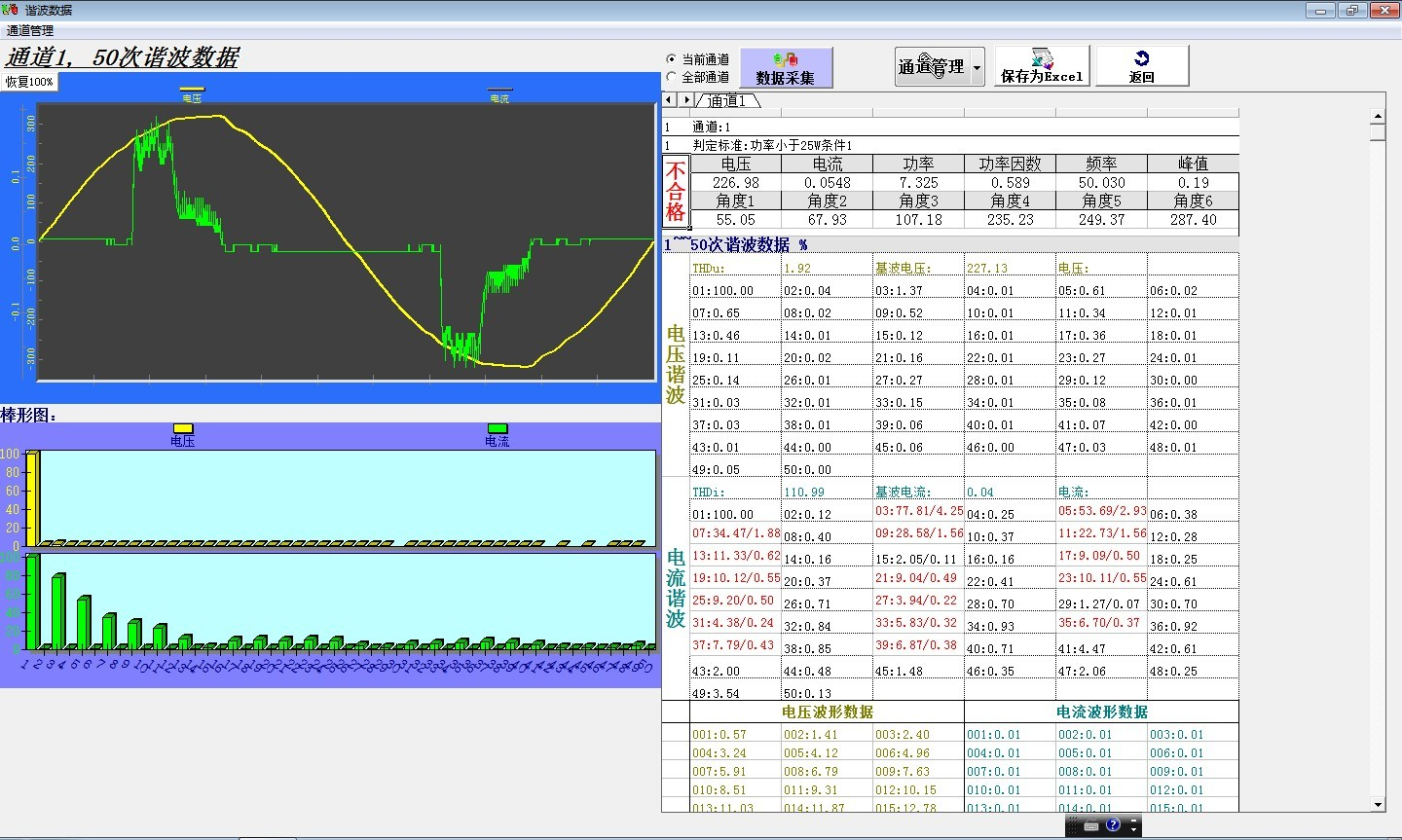

青智功率计,通过高速的采样,配合行业内优秀的软、硬件配合算法,实现了依据对应谐波测试标准进行判定的需求。界面清晰、全面、数据准确。




针对多台位、多通道同步测试需求,我们实现了通道数量的软件自由扩展,更方便、快捷、高效。同时,通过对客户实际应用中的需求的了解和挖掘,我们实现了对测试数据的有效整合、曲线图的直观显示、异常数据的多样化处理、报警等特色功能。


1655435376430791.png  1655435404120303.png
