探伤机配套电流表

探伤机配套电流表

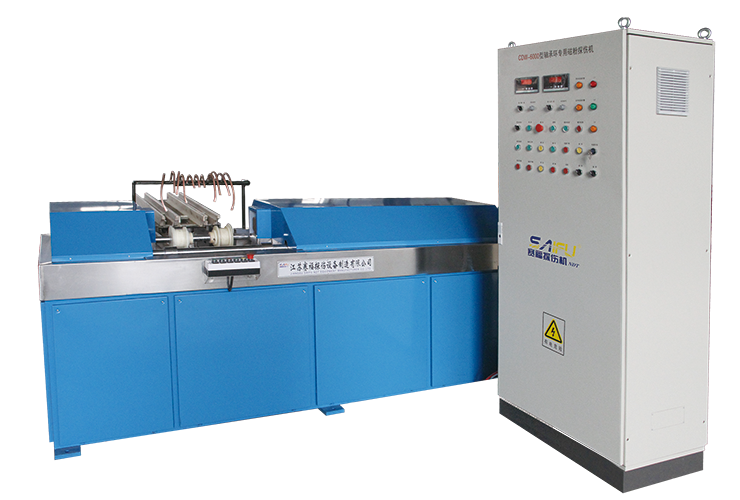

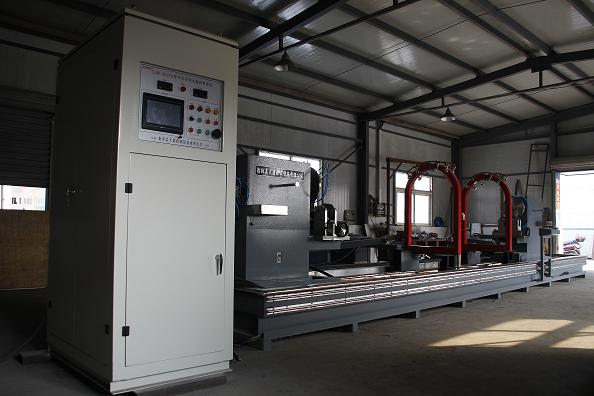

在无损检测探伤设备上，需要对磁化电流进行检测。检测方法如下：

一、周向磁化电流检测

周向磁化法也称横向(或环形)磁化法,周向磁化产生的磁力线方向与磁化电流方向垂直,并沿零件的周向分布,磁场方向符合右手定则。这种磁化可检测出与磁化电流方向大体一致的缺陷,即与轴 基本平行的纵向缺陷。周向磁化电流的检测,将规定试件放在探伤机两夹头夹紧,由低到高，调整磁化电流,观察磁粉探伤机周向磁化电流的指示值,应能达到规定的电流值。利用相应规格的电流互感器或分流器,将对应量程的标准电流表和标准电压表接入磁粉探伤机磁化电流的输出端。调整磁化电流,在磁粉探伤机的周向磁化电流指示表的30%、60%和100%三点记录标准电流表的指示值,得到与磁粉探伤机电流表读数相对应的测量值,重复测量3次。检测周向磁化电流对示值的最大相对误差不得超过±10%。

二、纵向磁化电流的检测

使工件中产生的感应磁场方向与工件轴线形相平行的磁化方法为纵向磁化法。该磁化法主要检测工件表面或近表面的横向缺陷,即与工件轴线方向相垂直或成某角度的缺陷。纵向磁化电流的检测方法同周向磁化电流的检测相同,但随磁化线圈的形状、放置位置等因素变化,原则上要求略高于周向磁化的磁场强度,以安匝数计。相对误差计算方法同周向磁化电流的相对误差计算方法相同。

针对探伤机行业磁化电流的检测，我们青智有四款数字电流表得到广泛应用，这四款数字电流表如下图：

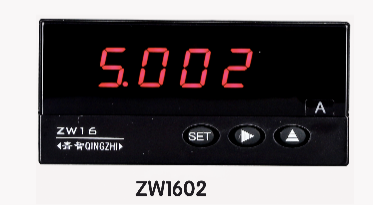

其中，ZW1602和ZW1652为交流数字电流表，ZW1602满4位显示，最大显示9999；ZW1652满5位显示，最大显示99999；在探伤机设备上外接相应规格的电流互感器，在仪表上可设置电流倍率。比如：外接6000/5A电流互感器，则在仪表上设置电流倍率为1200。

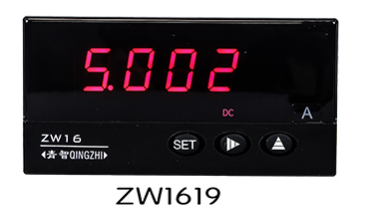

ZW1619和ZW1659为直流数字电流表，ZW1619满4位显示，最大显示9999；ZW1659满5位显示，最大显示99999；在探伤机设备上外接相应规格的分流器，在仪表上可设置电流倍率。比如：外接3000A/75mV分流器，则在仪表上设置电流倍率为3000。

这四款数字电流表，均采用50mS/次的高速采样计算速度，对于显示的电流值，当电流信号断开后，可以保持2秒，3秒等不同的时间，并且可扩展以下功能：

1.  RS-485数据通讯：对于电流值进行高速数据通讯，隔离的RS-485通讯，标准MODBUS规约RTU模式。

2.  继电器报警输出：对测试的电流数据进行超限判定，并高速输出触点开关信号，方便高速控制。

3.  模拟量输出(0～5V或1～10V或4～20mA或0～20mA)：对电流数据快速反馈模拟量同步输出。

4.  开关量信号输入(DI): 一路光耦输入，根据开关量输入信号来确定是否在电流断开后对显示的电流值保持显示。
