FLT4000A 电流探头

一 产品概述

FLT4000A 是一款能够同时测量直流和交流的电流探头。提供两个量程切换，根据电流大小选择合适量程。具有自动调零功能，使用方便。可使用电池供电或者外部电源供电。带有电源和电池低电压报警指示灯，过载报警声。标准的 BNC 输出接口,方便和功率分析仪设备的连接，可使用 BNC 转双香蕉插头连接功率分析仪测量 AC 和DC 电流。

二 行业应用

 电源（开关式和线性）设计

 新能源﹑电动汽车设计

 变频家电

 电工实验

 逆变器/变压器设计

 电子镇流器设计

 工控/消费电子设计

 发动机驱动装置设计

 电力电子和电力传动实验等

 交通运输系统（电动车辆、机车、航空电子设备等）设计

三 产品说明

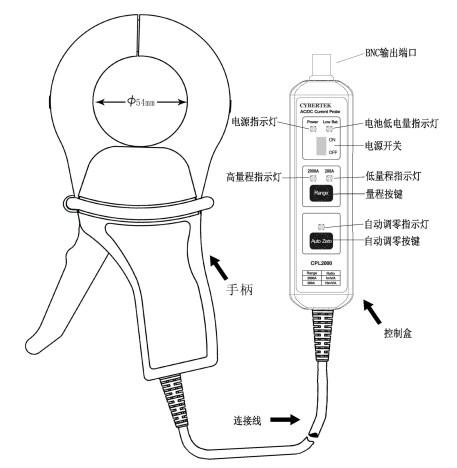

探头主体

电源开关

电源指示灯：电源开关 ON 状态，电源指示灯点亮绿色。

电池低电量指示灯：当电池电压低于 6.5V 时，电源指示灯点亮红色，提示更换电池。

量程按键： 量程切换按键。

量程指示灯：指示当前量程选择。

自动调零按键：为了能够精确测量，测量之前需要调

零可以避免地球磁场，温漂等环境因素的影响。

调零指示灯：调零时点亮为绿色，调零结束后熄灭。

钳口：测量电流钳口，被测导线最大直径 54mm。

外部供电插口：外部 DC 供电

电池盒：电池使用常规的 9V 碱性电池，更换电池

时，要求电流探头未连接被测导体和功率分析仪，开关处于 OFF位置。

四 附件说明

同轴电缆输出线(CK-310)：1 米

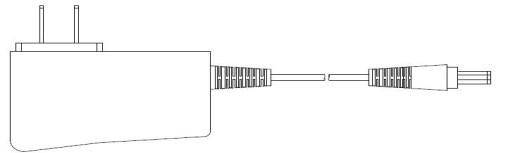

电源适配器(CK-612)：DC12V/1A

五 技术指标

规格参数

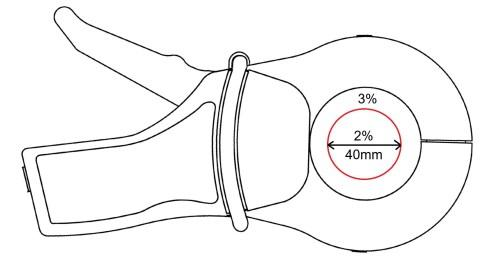

备注：如下图，FLT4000A 测试导线（Φ 30mm 以上）在中心位置 40mm 内测量精度较高，典型精度 2%，整体环内保证精度为3%。

六、使用方法

通过标配的双端 BNC 同轴线缆将探头 BNC 输出接口与功率分析仪的输入端连接。

电压开关打到 ON 位置，电源指示灯点亮为绿色。

根据测试电流大小，通过按键选择合适的量程。

按下自动调零按键，实现探头自动调零。调零成功后，蜂鸣器会发出“ 滴滴” 两声；否则发出“ 滴” 一声长响，表示调零失败。

注意外界的磁场可能对本探头的直流零位有轻微的影响，调零完成后请不要再挪动。

打开电流探头的钳口并夹住被测导体。导体在钳口中间，测试精度最高。

注意：电流探头钳口有方向指示，被测电流流向和方向指示相同时输出正。
