CTP800电流传感器电源盒

◆ 产品特点

一、面板介绍

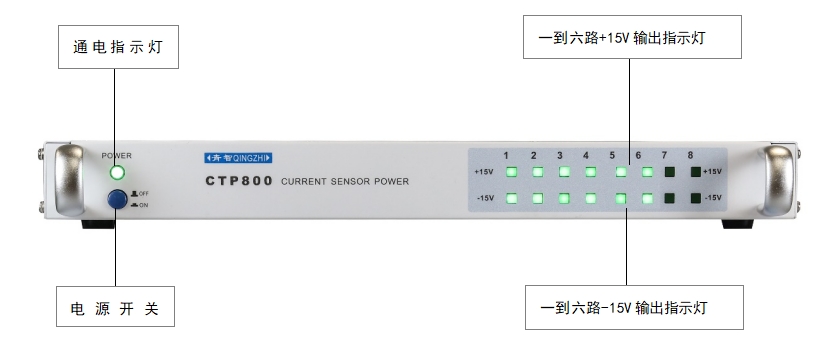

前面板介绍

CTP800传感器电源箱

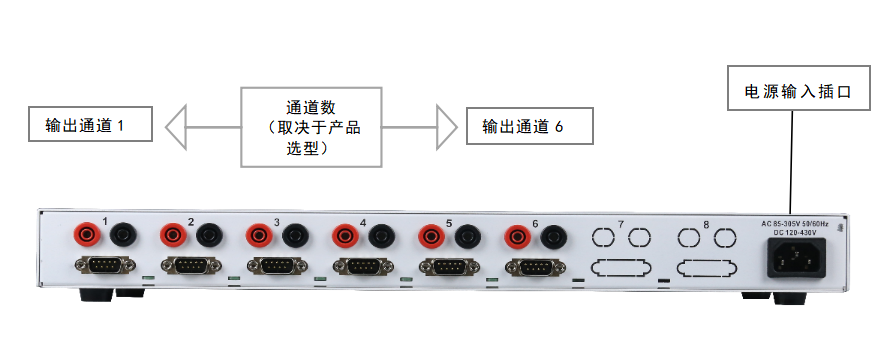

后面板介绍


CTP800传感器电源箱


二、电气规格


项目范围
输出电压范围±DC15V(误差±0.5V)
输出电流范围1Amax
输入电压范围85-305VAC50/60Hz , 120-430VDC
工作环境湿度20~70%RH 无冷凝
工作环境温度-20~+50℃
存储温度、湿度-30~+70℃、10~95%
尺寸(长*宽*高)426mm*254mm*52mm
重量3.5kg


三、接线图


CTP800传感器电源箱

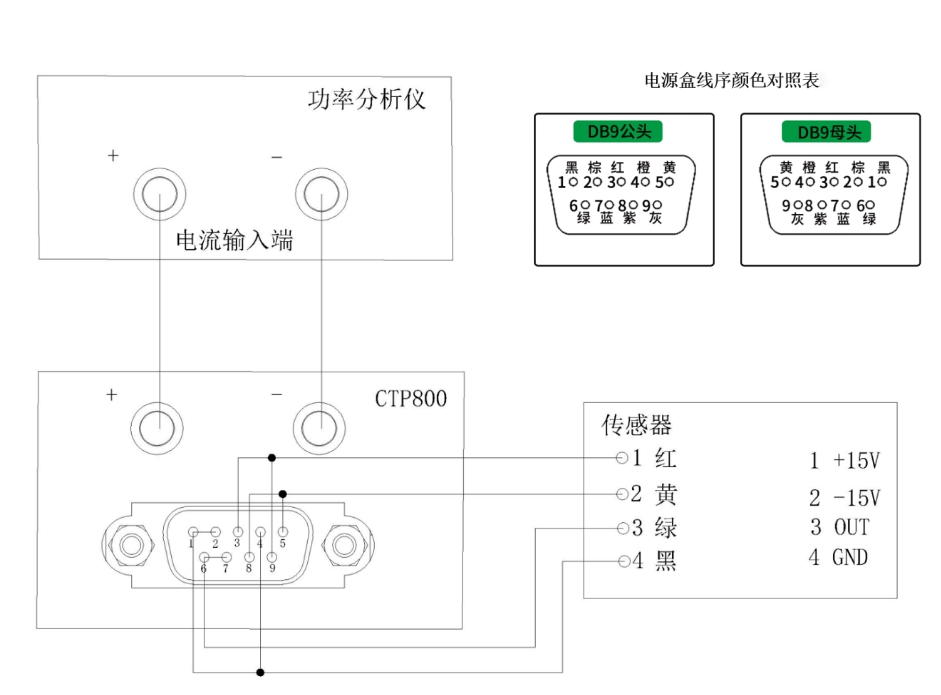

CTP800输出端接入功率分析仪电流输入端,DB9连接线一头接入电源盒一头接入传感器。

DB9接线顺序为 红色端子(红线和灰线)接入+15V,黄色端子(黄线和紫线)接入-15V,绿色端子(绿线和蓝线)接入OUT,黑色端子(黑线、橙线和棕线)接入传感器GND。

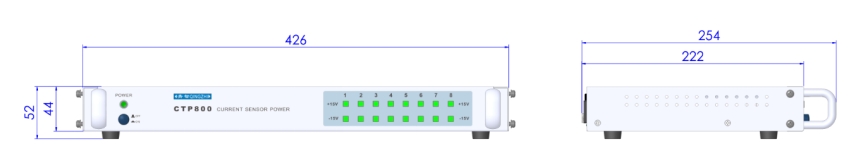

四、尺寸规格


                                                                                                                                                  单位为毫米(mm)

CTP800传感器电源箱
